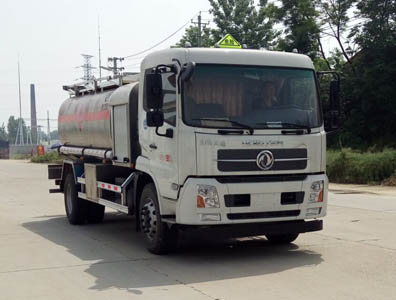

湖北程力威牌東風天錦CLW5168GJY5型飛機加油車

湖北程力飛機加油車專用配置：罐體采用5MM不銹鋼板制作。帶歐標罐口，導靜電線盤,油泵防溢漏探桿及插座，海底閥，浮球液位計，泵轉速表，泵進口真空表(接管)，泵出口壓力表(接管)，泵出口采樣閥，過濾后取樣閥，過濾分離器排污口取樣閥，取樣閥合并緩速筒，取樣器取樣回收油桶，YC-12型壓差計，閉路目測透明取樣器，高液位報警器，低液位報警器（帶開關），壓力可調式溢流閥，HYJ-63X接頭閥，80WGF-60/10過濾分離器，腰輪流量計，卷盤槍。
1、概述：

1.1用途：用于對小型飛機進行進行重力加油。

1.2使用條件：

     溫度：-35—40℃；

     濕度：≤95%（相對）。

1.3系統組成：

改裝部分由油罐、操縱室、加油系統、儀表板、電器系統等組成。

2.3重力加油能力：額定流量60L/ min（直徑1寸管長15米單管）。

2.4抽回油能力：20L/ min（1寸管，抽回油時不經過流量計計量）。

2.5油罐注油能力：≤2000L/ min。

2.6流量計計量精度：±0.5。

2.7過濾后油質：符合API1581C類標準（取代API1581II類C級），GJB610C類標準。

3．各系統結構和配置

3.1油罐及操縱室

   A．油罐及操縱室（面板為鋁合金板）采用分體式結構。

   B．油罐采用橢圓形截面，材料為不銹鋼，罐體內部隔板雙邊滿焊，油罐油漆前須酸洗磷化處理，表面噴銀色金屬漆。

   C．油罐前底部設置一個DN80手動球閥為出油閥（設置在方便操作位置），為油泵供油。底閥罐內出油口位置須高于罐體底部50 mm。

   D．油罐左側（操作面）設置一套浮球式液位計。液位計表面應為玻璃材質。

   E．油罐頂部設置一套人孔蓋，人孔蓋全鋁合金防爆、防溢流人孔。蓋上有檢查蓋、呼吸閥、防傾翻閥等。

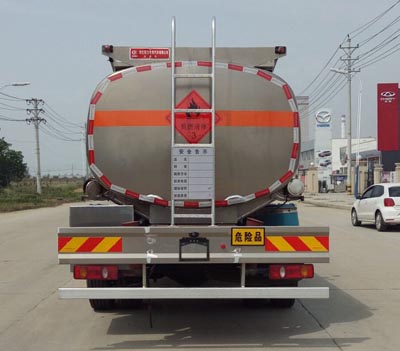

   F．油罐尾部設置上下防滑人梯，人梯與罐體后封頭距離200 mm。

   G．油罐底部設置沉淀槽，在油車重車狀態下的處設置一套放油管，放油管設一個總球閥（接取樣器油管前），最底端設一個放油球閥。

   H．操縱室左右各設置鋁合金卷簾門，門上帶鎖。底閥拉線開關不能與卷簾門發生干涉。操縱室左側前壁設一個掛鉤，方便2根加油膠管輕松掛取。

   I．油罐頂部設置圍擋，并在前端設有放水管。

J．設置廢油箱，廢油箱容積在原有基礎上盡量加大，并設置液位觀察窗。

K．設置閉式取樣器。油罐放沉淀處、過濾器放沉淀處及過濾器前后管路均可通過閉式取樣器檢查抽樣，過濾器前后取樣口各外接一只快速取樣接頭。

L．在油罐側面設置一套掛加油膠管的平臺，尾部設置可方便加油槍放置的掛鉤。

M．加油絞盤為標準15米自動回位絞盤。

N．閉式取樣器：管路采用全不銹鋼管道、接頭、球閥連接。走臺板廢油回收箱接頭處采用CR法蘭接頭并加防塵蓋（避免雨水進入廢油箱），底部配有1寸的CR鋁合金放油接頭。

3.2加油系統和能力：

A．可重力加油和抽回油。

重力加油：額定流量60L/ min（直徑1寸管長15米單管）。

抽回油能力：20L/ min（1寸管，抽回油時不通過流量計計量）。

B．油泵采用80--60不銹鋼自吸離心泵，安裝在底盤車架內側，由取力器通過傳動軸驅動。

C．過濾分離器，材料為不銹鋼，設置沉淀槽、放沉淀油管（沉淀管出口位置離地高度500mm）、自動排氣閥及一個檢修閥，過濾油質符合API1581C類C級標準。配密封膠墊3個作為備件。（注：過濾介質為航煤。過濾分離器上安裝膜片試驗接口。參見航煤加油車的過濾分離器）。

D．設置1個LL-40型腰輪流量計（重慶儀表廠生產），計量精度0.5級，具有單次計量和累計計量，單次計量可回零等功能。流量計端面與操縱箱左側距離不小于300mm。

E．設置重力加油卷盤1個，操縱箱左右兩側各設置一個加油卷盤，卷盤安裝一根直徑1寸長15米的航空加油膠管，在卷盤附近方便操作的位置設置一個加油槍固定架(加油槍固定架離操縱箱底面距離不超過80mm)，固定架插入加油槍后應不與其它部位干涉。加油槍為38mm寸槍頭，,加油槍出油口（采用不銹鋼材料）漸變?yōu)槌隹谕◤綖?5mm。加油槍與軟管連接用直通轉接接頭。

F．管道和球閥采用不銹鋼和鋁合金材料，并在適當?shù)奈恢迷O(shè)置橡膠補償器。

3.4儀表板

A．在操縱室內設置一套儀表板，用于安裝儀表和標牌，方便作業。

B．儀表板上安裝油泵進出口壓力表、油泵轉速表、過濾器壓差計、手油門等。板上設置有加油系統原理圖。

3.5電器系統

在操縱室內安裝防爆照明燈,燈光必須保障在夜間作業的情況下,足夠保證看清流量計表盤讀數。

3.6其它

A．排氣為防火型，按照規定安裝在前保險杠下，出口向左。

B．在操縱室合理位置左右各設置一套彈簧回收式導靜電卷盤。

C．設置一根油罐導靜電接地線。

D．設置兩個5kg干粉滅火器，滅火器固定架調車在車輛大梁尾部左右兩側。

E．油漆：可以按用戶要求在罐體和車門兩側由用戶提供字樣噴繪。罐體內部在試油以后保證車輛罐體內部清潔、無雜質，用戶提車后需要自行對罐體內部進行專業化清洗才達到直接加油標準，罐體內部清洗費用由用戶自行承擔。

F．廢油箱底部離地高度與主車燃油箱底部離地高度相等。

G．配隨車工具一套，車頭頂部設置圓柱警示燈。

H．備件：①過濾器濾蕊1套；②加油槍2把（加油槍出油口漸變?yōu)橥◤?5mm鋁合金管材）；③各小閥門密封圈一套；④手動回位導靜電卷盤1套；⑤自動回位導靜電卷盤1套；⑥底閥手動拉線1套。⑦閉式取樣器1套。
